STEP BY STEP MEMBUAT SEPEDA SEMI BAMBU BAGIAN 2

STEP BY STEP MEMBUAT SEPEDA SEMI BAMBU BAGIAN 2

1.     Pengecatan frame bagian bawah  agar terlihat bagus.

2.    Memasang  dudukan  rem. Dudukan bisa dapat diambil dari potongan frame dan potongan bambu, selanjutnya di lilit dengan tali dan dilumuri dengan resin agar kuat.

3.    Memasang part sepeda sesuai dengan keinginan kita. bisa balap atau sepeda gunung.

4.    Memasang dudukan seadle.

5.    Sepeda dapat dikendarai.

6.    Selesai.

MEMBUAT LAMPU ATAP MOBIL BERBAHAN LED

MEMBUAT LAMPU ATAP MOBIL BERBAHAN LED

Lampu LED memang keren dan terang dengan watt  yang kecil akan tetapi harga dipasaran cukup mahal. Harga lampu LED untuk atap mobil yang mahal sekitar 60rb/buah. Hal ini membuat otak kreatif memunculkan ide untuk membuat lampu LED sendiri untuk atap mobil. Denagn biaya berkisar 20rb untuk depan dan belakang.

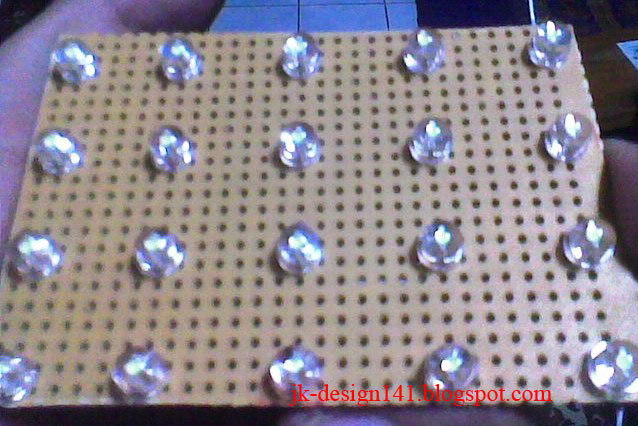

1.     Menyiapkan LED sebanyak yang diinginkan, PCB sebagai dudukan LED, tenol dan solder untuk penyambungan.

2.    Tata LED sesui dengan keinginan kita. Accu mobil memiliki 12V sedangkan LED putih 3,4V jd lebih baik menata LED secara seri dengan jumlah 4 agar tidak menggunakan resistor. Paralelkan tatanan seri tersebut sesui dengan keinginan kita.

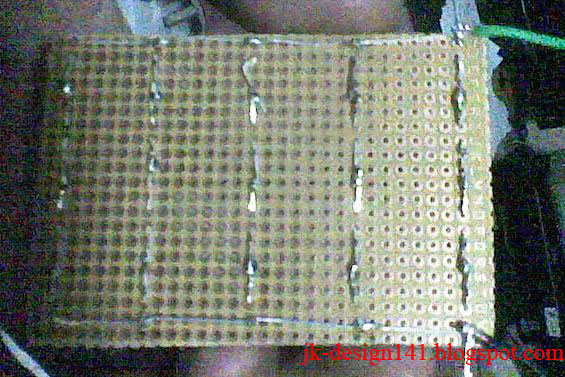

3.    Solder rangkaian seperti dibawah ini.

4.    Pasang pada atap mobil.

5.    Jadilah mobil anda keren dengan harga lampu LED yang lebih murah dari pasaran. Hemat 100rb!!!!

menentukan ukuran Frame

Panduan lengkap menentukan ukuran Frame

Secara garis besar, untuk menentukan ukuran frame sepeda yang tepat, maka kita perlu mengukur dua hal, yaitu tinggi badan dan panjang kaki kita. Cara mengukur panjang kaki adalah seperti pada gambar 1, yaitu lepaskan alas kaki, jepit sebuah buku tebal (misalnya saja kamus atau agenda) hingga mentok ke atas atau ke selangkangan (mentok ke kemaluan). Kemudian ukur ujung atas buku tersebut ke lantai, dan itulah panjang kaki kita, atau disebut inseam dalam bahasa Inggris. Jadi, jangan memakai ukuran inseam dari penjahit atau celana jins kita, karena ukurannya akan sedikit berbeda.

Setelah mengetahui kedua ukuran badan kita tersebut, kemudian lihat tabel-tabel di bawah ini untuk melihat ukuran sepeda yang pas untuk kita. Ukuran yang ditampilkan dalam tabel-tabel berikut adalah ukuran yang nyaman dipakai untuk orang pada umumnya dengan bentuk tubuh proporsional









Sumber : cowidster.wordpress.com

CONTOH SEPEDA BAMBU YANG SUDAH TENAR

CONTOH SEPEDA BAMBU YANG SUDAH TENAR

Calfee Design

Sepeda bambu pertama kali dirakit di Ghana, Afrika tahun 1986 atas kerjasama seorang pengusaha bernama Craig Calfee dengan Columbia University. Penduduk asli di sana menggunakan sepeda untuk alat transportasi dan untuk mendapatkan sepeda penduduk di Ghana harus impor dari Eropa dan harganya sangat mahal. Melihat hal itu, Calfee bersama tim merancang riset untuk membuat sepeda mandiri menggunakan bamboo

Brooklyn bike

The Brooklyn-based Bamboo Bike Studio (BBS), New York, US where DIYers make their own bike frame out of bamboo in a two-day workshop, is opening satellite studios and branching out into the assembly of steel frame bikes

.

(sumber : http://blog.makezine.com)

Sepeda bambu dari Ghana

Dengan bahan yang kuat, bambu merupakan materi yang terjangkau dan ramah lingkungan. Apalagi bagi negara miskin seperti Ghana, Uganda dan Zambia yang kesulitan mendapat materi mahal. Bambu menjadi produk potensial bagi produksi sepeda.

Sumber : sepeda dari bamboo dari afrika.

Sepeda bambu dari Zambia

Zambikes, nama perusahaan ini, berusaha untuk membuat sepeda custom-built Zambia dengan bahan dasar bambu. Penemu Zambikes, Mwewa Chimbaka, mengatakan bahwa produk ini memiliki nilai plus karena bahan dasarnya tumbuh dengan baik di wilayah Afrika. Produk ini dibuat di Afrika dan diekspor ke seluruh dunia. Hal ini jarang terjadi, padahal pada umumnya mereka harus mengimpor dari luar negeri. Harga sekitar $900, sepeda bambu ditujukan terutama ditujukan untuk pasar internasional, dengan negara-negara seperti Jepang, Singapura, Jerman, Brasil, Finlandia dan Amerika Serikat.

Sumber : forum.vivanews.com dan sepeda dari bamboo dari afrika.

Sepeda bamboo asal Malang

Chamim Marka (54) warga Jalan Kepuh Harjo 61 Kecamatan Kartang Ploso Kabupaten Malang, membuat sepuluh unit sepeda yang terbuat dari bamboo. Saat ini sudah ada sepuluh unit. Satu unit yang bernama Siung (taring) tahun 2004 sudah terjual Rp 25 juta, yang membeli penggemar koleksi antik,” ujarnya ditemui sebelum mengisi acara seminar Bambu Talk.

(sumber jagadfakta.wordpress.com)

Pro Road Racing Frame Geometry

 Pro Road Racing Frame Geometry



Size*	top tube length	seat tube angle	set back	chainstay length	stand over height	b.b. drop	head tube angle	head tube length	wheel base
46 **	50	75	11.9	39	71.5	4	72	9.1	93.4
48	51.5	74.5	12.7	41.5	74.0	7	72	9.1	97.0
50	52.5	74.5	13.4	41.5	76.2	7	72.5	10.0	97.1
52	53	74	14.3	41.5	77.4	7	73	11.3	97.2
54	54.8	73.5	15.3	41.5	79	7	73	12.8	98.0
56	56	73	16.4	41.5	81.3	7	73.5	15.0	98.8
58	57	73	17.0	41.5	82.3	7	74	16.0	99.4
60	58.3	72.5	18.0	41.5	84.4	7	74	18.0	100.0
62	60	72.25	19.0	41.5	85.8	7	74	20.0	101.0
64	61	72	19.8	41.5	87.3	7	74	22.0	102.0
66	63.3	71.5	20.8	41.5	88.0	7	74	24.0	104.3

** **46 cm frames use 650 c wheels

STEP BY STEP MEMBUAT SEPEDA SEMI BAMBU BAGIAN 1.

STEP BY STEP MEMBUAT SEPEDA SEMI BAMBU BAGIAN 1.

1.    Menyiapkan Rangka yang mau di modifikasi menjadi sepeda semi bambu.

2.   Memotong rangka seperti gambar di bawah ini.

3.   Potong bambu sesuai ukuran rangka yang di potong.



4.   Rangkai bambu dan posisikan bambu tepat di tengah menggunakan tali, ukur samping kiri dan samping kanan.

5.   Sambung menggunakan Paku dan tali (nilon, sabut kelapa, tali bamboo terserah anda). Bor rangka untuk menempatkan paku sebagai rivet. Ikat atar join dengan tali.

6.   Lumasi join antar bambu menggunakan resin+katalis (100:1).

7.   Tunggu hingga mengeras, rapikan join dengan kikir sampai halus.

Komposit Rambut Semen

Komposit Hair fiber Reinforced Cement

Komposit Hair fiber Reinforced Cement adalah komposit yang terbuat dari semen yang di perkuat oleh rambut. Jadi semen sebagai matriknya dan rambut sebagai penguat dari matrik. Adapun tambahan bahan untuk memperkuat matrik yaitu selulose(sekam padi) dan CaCO₃ (kapur). Kapur tersebut berguna untuk membantu pengeringan agar tidak terjadi void yang disebabkan oleh udara. Selulose berguna sebagai menyekat panas.

Komposisi terdiri dari 96% matrik semen, kapur dan sekam padi, 4% rambut. Standar pengujian menggunakan ASTM C1225 dengan ukuran panjang (12 x 6 x 0,5)in, pengujian di lakukan dengan mesin UTM di lab. Material Teknik Mesin UNS. Diperoleh kekuatan maksimum 322,13 N.

 Gambar Bahan Baku pembuatan Komposit

Menghitung Kuat lentur.

K = 3 WL / 2BH²

dimana :

K = Kekuatan bending (Bending Load) (N/mm²)

W = Beban Maksimum (Maximum Load) (N) = m.g (kg.m/s²)

B = Lebar dari benda uji (Width of Test Piece) (mm)

H = Tebal benda uji (Thickness of Test Piece) (mm)

L = Jarak antara penyangga (mm)

Kekuatan lentur untuk human hair semen

            K = (3 x 322.13 N x 240 mm) / (2 x 152 mm x 12 mm²)

                = 231933,6 Nmm / 43776 mm³

                = 5.3 N/mm²

Mencari beban untuk 14 N/mm² asbes semen

14 N/mm² = (3 x W x 240 mm) / (2 x 152 mm x 4mm²)

W = 68096 Nmm / 720 mm

                      =  94,58 N

Mencari ketebalan komposit rambut manusia semen.

5,3 N/mm² = (3 x 94,58 N x 240 mm) / (2 x 152 mm x H²)

H² = 68096 Nmm /  1611,2 N/mm

                  H² = √42,26mm²

                  H   = 6,5 mm

Jadi ketebalan yang digunakan adalah 6,5 mm agar beban yang dapat diterima setara denganstandar asbes semen yaitu 14 N/mm².
